Lasati deoparte grija solutiei de inchidere. Atat pentru cladirile noi cat si pentru cele renovate, usile hidraulice optimizeaza utilizarea pe verticala a spatiului deschiderii fara costuri suplimentare.

DATE TEHNICE

  • Dimenisune maxima (latime/inaltime): 24000 / 6000 mm *
  • Constructie: Construit din teava de otel si din elemente structurale de otel format la rece (Vopsit RAL 9002)
  • Grinda: teava de otel - 50 x 50 x 3 mm (vopsit)
  • Sistem de inchidere in lateral: Mecanic, blocheaza usa complet inchisa si poarta nu se misca la vant puternic.
  • Unitate de putere: cilindri hidraulici de sarcina mare si o un compresor hidraulic
  • Unitate de control: de 230 V cu trei butoane (deschidere-oprire-inchidere)
  • Garnituri de etansare: usile sunt izolate cu un cauciuc de jur imprejur, de duritate ridicata, rezistent la orice conditii meteo
  • Dispozitive de siguranta:  garnitura care se muleaza dupa conturul solului
imagine3-2

** Puteti solicita functiuni aditionale – actionarea usii printr-un buton de comanda si fara a fi necesara mentinerea butonului apasat. Daca optati pentru aceasta functie este obligatorie montarea senzorilor cu fotocelula. Senzorii sunt instalati pe sina de rulare laterala, langa podea, pentru oprirea usilor in cazul aparitiei unui obstacol. De asemenea este necesar si un safety-edge, care reverseaza miscarea usii in cazul in care aceasta atinge un obstacol.

* Dimensiuni mai mari disponibile la cerere

** Optional

PERFORMANTE

  • Viteza de inchidere: 0.08m/s
  • Diferential de presiune (sarcina data de presiunea vantului): 0.7—1.6kPa, clasa 3 –5, EN 12424
  • Atenuare fonica (standard): 15dB Rw (ISO 717)
  • Rezistenta la apa: 0.11kPa pentru usa inchisa, clasa 2, EN 13241
  • Mediu operational: de la -35°C pana la +70°C

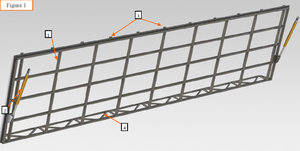

Componentele structurale de baza si de functionare

  • Un canat (1)
  • Doi cilindri hidraulici (2)
  • Balamale de montare (3)
  • Grinda de aluminiu (4)
  • Statie hidraulica (motor electric, pompa,rezervor) (neilustrat)
  • Unitate de control (neilustrat)
  • Dispozitive de siguranta si de alarma (neilustrat)
  • Panou – izolatie termica (neilustrat)

imagine3-3
